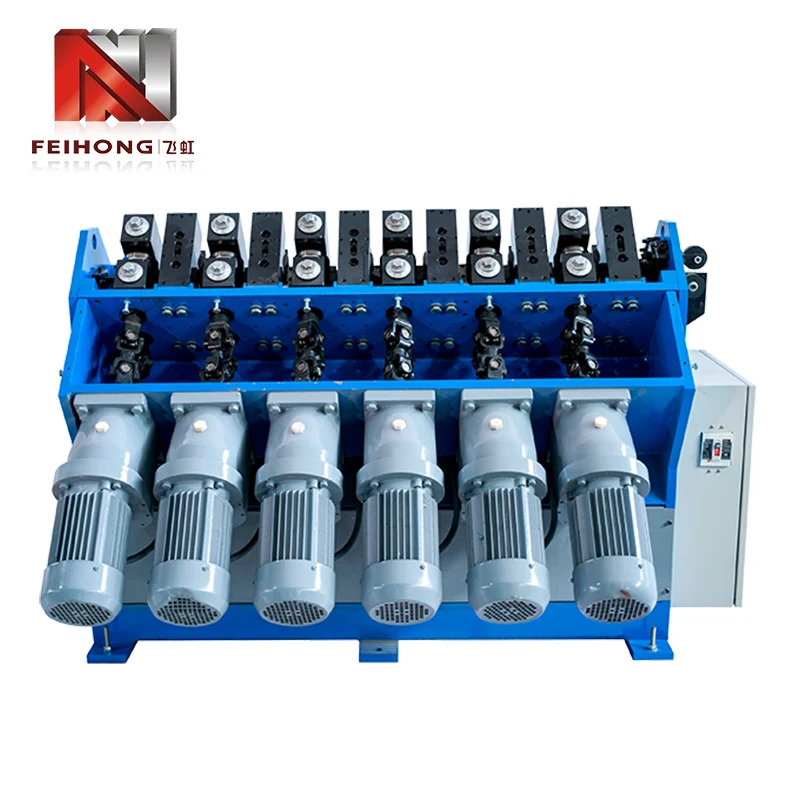

Máy thu nhỏ ống có đường kính lớn

Cấu trúc và tính chất chính

Máy thu nhỏ ống có đường kính lớn FH-B3 là một bộ giảm tốc mô-đun lớn được thiết kế đặc biệt cho ống dài đường kính lớn. Trục Cardan đôi hạng nặng được sử dụng để kết nối động cơ với trục cuộn ở giữa, làm cho ổ đĩa song song và tăng mô-men xoắn, do đó làm giảm lực chấp nhận trực tiếp giữa trục động cơ và cuộn cuộn và bảo vệ động cơ giảm tốc.

Thông số kỹ thuật chính

1. Cấu trúc truyền trục Cardan: Truyền trục đôi Cardan

2. Cấu trúc giảm tốc: Giảm tốc độ

3. Đường kính ống giảm (mm): 5-25

4. Giảm chiều dài ống (mm): 150-10000

5. Tốc độ thu hẹp: Tốc độ không đổi

6. Vật liệu khuôn: Hợp kim, thép khuôn

7. Số lượng đoạn: 8,12,16,18

8. Nhóm đơn/tổng ​​công suất (kW): 1.1*Số lượng phân đoạn

9. Điện áp: ba pha 380V/ba pha 220V/một pha 220V

10. Thích hợp cho các đường ống: ống đồng, ống sắt, ống nhôm, ống thép không gỉ, ống composite, v.v.

11. Khối lượng (mm): 1850*1600*1300 (l*w*h)

12. Trọng lượng (12 phân đoạn): 2500 kg
