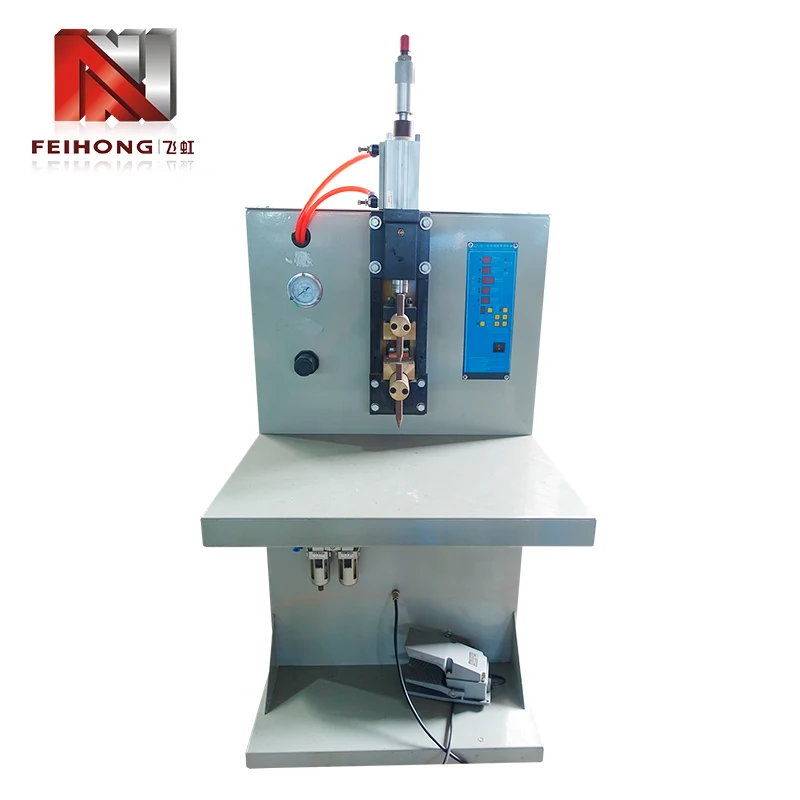

Máy hàn điểm cho trụ chì hàn và chốt đầu cuối

Máy hàn điểm của Feihong® dành cho trụ chì hàn và vấu đầu cuối  được thiết kế dành riêng cho các nhà sản xuất ống sưởi điện, những người yêu cầu độ đồng nhất tuyệt đối của mối nối giữa các thanh chì (hoặc trụ chì) và vấu đầu cuối. Là nhà cung cấp dây chuyền sản xuất ống gia nhiệt hoàn chỉnh, Feihong® tích hợp máy hàn này với các trạm làm đầy, hàn kín và kiểm tra ống. Máy sử dụng nguồn điện ba pha 380V, 220V ba pha hoặc 220V một pha, có công suất định mức 2KVA và điện áp tụ điện có thể điều chỉnh liên tục từ 0 đến 435V. Hệ thống lực điện cực khí nén của nó, kết hợp với khả năng phóng điện tụ điện nhanh, tạo ra xung thời gian ngắn tạo ra mối hàn ở trạng thái rắn với vùng chịu ảnh hưởng nhiệt tối thiểu – duy trì độ bền cơ học của trụ chì trong khi vẫn đảm bảo điện trở tiếp xúc điện dưới 100 µΩ. Với công suất đã được chứng minh là 30.000 mối nối mỗi ca 8 giờ, máy hàn này đáp ứng nhu cầu về khối lượng của quá trình sản xuất ống gia nhiệt quy mô lớn, đồng thời khả năng lặp lại của nó giúp giảm việc làm lại và hỏng hóc tại hiện trường.

Vai trò quan trọng của mối hàn sau chì trong hiệu suất gia nhiệt

Trong ống gia nhiệt, kết nối giữa dây điện trở bên trong và vấu đầu cuối bên ngoài là bề mặt dễ bị hỏng nhất. Mối nối có điện trở cao tạo ra nhiệt cục bộ, đẩy nhanh quá trình oxy hóa và cuối cùng làm hở mạch. Thợ hàn này giải quyết các dạng lỗi này thông qua ba lựa chọn thiết kế tập trung.

• 1. Độ chính xác về năng lượng:cài đặt điện áp tụ điện (0‑435V) cho phép tinh chỉnh để kết hợp các vật liệu khác nhau – ví dụ: dây niken-crom đến vấu đồng yêu cầu năng lượng thấp hơn so với dây không gỉ đến đồng.
• 2. Độ ổn định lực điện cực:hệ thống khí nén duy trì áp suất kẹp không đổi (±2%) bất kể biến động của không khí tại xưởng, đảm bảo điện trở tiếp xúc ổn định trước khi xả.
• 3. Kiểm soát thời lượng xung:thời gian phóng điện cố định (≈8 mili giây) được tối ưu hóa cho các bộ phận có tiết diện mỏng, ngăn ngừa hiện tượng nóng chảy trong khi vẫn đạt được phản ứng tổng hợp hoàn toàn.

Những tính năng này trực tiếp giúp giảm tỷ lệ loại bỏ và tuổi thọ của thiết bị sưởi dài hơn, đây là những ưu tiên hàng đầu của các nhà sản xuất ống sưởi.

Cấu hình và bảo trì điện cực cho thiết bị hàn đầu cuối

Máy hàn điểm cho trụ chì hàn và vấu đầu cuối thường được làm bằng đồng thau hoặc đồng mạ thiếc, có đặc tính nhiệt khác với trụ chì. Thiết kế và bảo trì điện cực phù hợp là điều cần thiết để đạt được mối hàn ổn định mà không bị dính hoặc lõm quá mức. Các phương pháp thực hành sau đây được các kỹ sư ứng dụng của Feihong® khuyến nghị.

• 1. Lựa chọn vật liệu điện cực:đối với các thiết bị đầu cuối làm bằng đồng, đồng được tăng cường phân tán (ví dụ: Cu‑Al₂O₃) mang lại sự cân bằng tốt nhất giữa độ dẫn điện và khả năng chống biến dạng; đối với các thiết bị đầu cuối bằng thép, ưu tiên sử dụng đồng vonfram.
• 2. Hình học đầu tip:bán kính nhỏ (R2‑R3) ở điện cực phía trên tập trung dòng điện để tạo ra một điểm hàn đồng nhất, trong khi điện cực phía dưới phải phẳng hoặc hơi hình vòm để đỡ trụ chì mà không bị uốn cong.
• 3. Vệ sinh và thay quần áo:sự tích tụ oxit trên đầu làm tăng khả năng chống tiếp xúc và gây ra hiện tượng bắn tung tóe. Việc mài nhẹ cứ sau 500-800 mối hàn bằng giũa mịn hoặc máy mài điện cực sẽ khôi phục hình dạng và loại bỏ chất gây ô nhiễm.
• 4. Nước làm mát (tùy chọn):đối với các chu kỳ hoạt động cao liên tục, có sẵn giá đỡ điện cực làm mát bằng nước để tránh quá nhiệt và giảm mài mòn đầu.

Việc áp dụng các hướng dẫn này giúp duy trì chất lượng mối hàn trong thời gian sản xuất dài và kéo dài tuổi thọ điện cực, giảm chi phí tiêu hao và thời gian ngừng hoạt động.

Điều chỉnh tham số cho các cặp vật liệu khác nhau

Tính linh hoạt của máy hàn này đến từ điện áp tụ điện có thể điều chỉnh và áp suất khí nén. Tuy nhiên, việc tìm ra sự kết hợp tối ưu cho một cặp vật liệu cụ thể đòi hỏi phải thử nghiệm một cách có hệ thống. Bảng dưới đây cung cấp điểm khởi đầu dựa trên các vật liệu ống gia nhiệt phổ biến.

Tài liệu bài viết chì	Vật liệu đầu cuối	Điện áp tụ điện (V)	Lực điện cực (kN)
Hợp kim Ni‑Cr (ø2,5mm)	Đồng thau (t=0,8mm)	280‑320	1.8‑2.2
Thép không gỉ (ø3.0mm)	Đồng (t=1,0mm)	340‑380	2.0‑2.5
Thép mạ đồng (ø2.0mm)	Đồng mạ thiếc	220‑260	1,5‑1,8
Inconel (ø2,8mm)	Thép mạ niken	300‑350	2.2‑2.6

Những giá trị này là những gợi ý ban đầu; cài đặt cuối cùng phải được xác nhận bằng cách kiểm tra đường kính điểm hàn (đường kính mục tiêu 1,2‑1,5×) và cường độ kiểm tra kéo. Feihong® cung cấp khả năng tối ưu hóa thông số tại chỗ như một phần của dịch vụ vận hành thử của chúng tôi.

Tăng năng suất và ví dụ điển hình trong thế giới thực

Việc chuyển đổi từ máy hàn điểm AC thông thường sang máy phóng điện tụ điện này thường mang lại những cải thiện ngay lập tức cả về tốc độ và chất lượng. Một nhà máy ống gia nhiệt cỡ trung bình ở Quảng Đông đã thay thế ba tổ máy cũ bằng hai máy FH‑149A và đã đạt được những kết quả sau trong khoảng thời gian sáu tháng.

• 1. Tăng thông lượng:mỗi máy liên tục tạo ra 30.000 mối hàn mỗi ca, phù hợp với sản lượng trước đó của 1,5 máy, do đó giải phóng không gian sàn.
• 2. Giảm phế liệu:tỷ lệ loại bỏ đối với hàn sau chì giảm từ 1,8% xuống 0,2%, tiết kiệm khoảng 120.000 ống thành phẩm hàng năm.
• 3. Tiết kiệm năng lượng:nguyên lý phóng điện của tụ điện tiêu thụ điện năng trên mỗi mối hàn ít hơn 40% so với các bộ AC cũ, giúp cắt giảm hóa đơn tiền điện hơn 2.000 USD mỗi năm.
• 4. Sự chấp nhận của người vận hành:bộ điều khiển quay số điện áp và đồng hồ đo áp suất đơn giản đã giảm thời gian huấn luyện từ hai ngày xuống còn bốn giờ.

Những lợi ích hữu hình này chứng minh rằng việc đầu tư vào một thợ hàn chuyên dụng sẽ mang lại lợi nhuận nhanh chóng đồng thời cải thiện sự ổn định chung trong sản xuất.

Kiểm tra tại nhà máy và chứng nhận chất lượng

Mỗi máy rời khỏi nhà máy Feihong® đều trải qua một quy trình thử nghiệm toàn diện mô phỏng các điều kiện sản xuất thực tế. Sáu xưởng chuyên dụng của chúng tôi (gia công, lắp ráp điện, cuộn dây máy biến áp, tạo hình tụ điện, sơn và lắp ráp cuối cùng) cho phép chúng tôi kiểm soát chất lượng từ nguyên liệu thô đến thành phẩm.

• 1. Kiểm tra tụ điện:mỗi tụ điện được đo ESR và điện dung; bộ sạc đã lắp ráp phải trải qua 500 chu kỳ sạc-phóng ở điện áp tối đa để xác minh độ ổn định.
• 2. Kiểm tra mạch khí nén:Hành trình và áp suất của xi lanh được kiểm tra độ tuyến tính và độ lặp lại bằng cách sử dụng máy đo đã hiệu chuẩn.
• 3. Kiểm tra hiệu suất hàn:một bộ phiếu kiểm tra tiêu chuẩn (dây Ni-Cr đến vấu đồng) được hàn; đường kính mắt gài và độ bền kéo được ghi lại và phải đáp ứng các thông số kỹ thuật nội bộ.
• 4. An toàn điện:điện trở cách điện, độ bền điện môi và tính liên tục của mặt đất được kiểm tra theo IEC 60204-1.

Mỗi Máy hàn điểm cho trụ chì hàn và vấu đầu cuối đều có chứng nhận kiểm tra và bảo hành 12 tháng đối với tất cả các bộ phận không bị mài mòn. Chúng tôi cũng duy trì kho phụ tùng thay thế tại địa phương để thay thế nhanh chóng.

Câu hỏi thường gặp về hàn đầu cuối

Câu hỏi: Làm cách nào để ngăn chặn các vấu đầu cuối bị đổi màu sau khi hàn?
Trả lời: Sự đổi màu là do quá trình oxy hóa do nhiệt độ quá cao. Giảm điện áp tụ theo từng bước 10 volt cho đến khi mối hàn vẫn còn chắc chắn nhưng vấu vẫn giữ được màu ban đầu. Ngoài ra, hãy đảm bảo lực điện cực đủ để duy trì tiếp xúc tốt – lực thấp có thể gây ra hồ quang và quá nhiệt.

Hỏi: Máy hàn này có thể xử lý các trụ chì bằng chất hàn hoặc lớp phủ được bôi sẵn không?
Đáp: Có, nhưng bạn có thể cần điều chỉnh điện áp thấp hơn một chút (10‑15%) vì lớp phủ có thể làm giảm điện trở tiếp xúc. Nên làm sạch lớp phủ khỏi khu vực hàn nếu có thể hoặc thực hiện chạy thử để xác định các thông số tối ưu.

Hỏi: Bao lâu thì tôi nên thay tụ điện một lần?
Đáp: Khi sử dụng bình thường (30.000 mối hàn/ca, một ca), tụ điện điện phân có tuổi thọ thiết kế khoảng 5‑7 năm hoặc 1 triệu chu kỳ sạc. Chúng tôi khuyên bạn nên kiểm tra điện dung hàng năm; nếu giá trị giảm hơn 15% thì nên thay thế.

Hỏi: Số lượng đặt hàng tối thiểu cho máy này là bao nhiêu?
A: Không có MOQ cho mô hình tiêu chuẩn. Chúng tôi bán các đơn vị đơn lẻ cũng như các gói dây chuyền sản xuất. Vui lòng liên hệ với nhóm bán hàng của chúng tôi để biết thời gian giao hàng và giá cả.
