Máy uốn ống phẳng biến đổi việc chế tạo ống công nghiệp như thế nào?

1. Máy uốn ống dẹt chính xác là gì và nó hoạt động như thế nào?

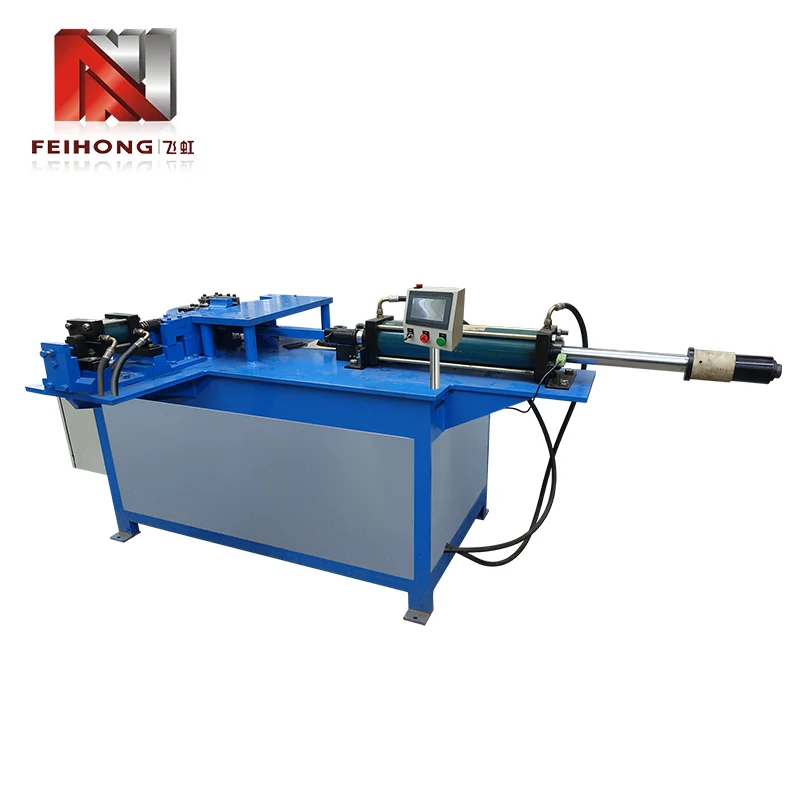

A Máy uốn ống phẳnglà máy chuyên dụng được thiết kế để uốn các ống hình chữ nhật, hình vuông hoặc hình bầu dục dọc theo một mặt phẳng mà không làm xẹp mặt cắt ngang. Không giống như máy uốn ống tròn sử dụng trục gá và khuôn gạt nước để duy trì biên dạng hình tròn, uốn ống phẳng đòi hỏi phải có dụng cụ phù hợp cẩn thận để hỗ trợ các mặt rộng hơn của ống đồng thời cho phép các cạnh hẹp hơn biến dạng có thể kiểm soát được. Thách thức cơ bản nằm ở việc quản lý sự kéo giãn và nén vi sai xảy ra trên chiều rộng của một mặt phẳng - thành ngoài kéo dài trong khi thành trong bị nén và nếu không có sự hỗ trợ thích hợp, ống sẽ bị vênh hoặc nhăn.

Nguyên lý làm việc tập trung vào ba bộ phận chính: khuôn uốn (hoặc khuôn), khuôn kẹp và khuôn áp lực. Ống được cố định giữa kẹp và khuôn uốn, sau đó xoay quanh bán kính của khuôn uốn. Đối với các cấu hình phẳng, khuôn uốn kết hợp một rãnh phù hợp với kích thước bên ngoài của ống, cung cấp hỗ trợ bên để ngăn các mặt rộng hơn bị sập vào trong. Một số máy tiên tiến cũng sử dụng mộtkhuôn gạt nướctrượt dọc theo bán kính bên trong của ống để loại bỏ nếp nhăn vàtrục gá(mặc dù ít phổ biến hơn đối với các phần phẳng) có thể được chèn vào để đỡ khoang bên trong nếu ống rỗng. Toàn bộ quy trình thường được dẫn động bằng thủy lực hoặc điện, với bộ điều khiển CNC cho phép lặp lại góc chính xác và trình tự uốn nhiều bước.

Một trong những đặc điểm xác định của mộtMáy uốn ống phẳnglà khả năng tạo ra các khúc cua với độ biến dạng tối thiểu trong khi vẫn duy trì dung sai chặt chẽ. Điều này đạt được thông quabù lò xo có kiểm soát—máy uốn cong quá mức một chút so với góc mục tiêu, biết rằng vật liệu sẽ giãn trở lại một lượng có thể dự đoán được. Các thiết bị hiện đại tích hợp cảm biến đo góc uốn thực tế trong thời gian thực và điều chỉnh vị trí ram một cách linh hoạt, đảm bảo rằng mỗi bộ phận khớp với mô hình CAD trong phạm vi ±0,5 độ. Sự kết hợp giữa kết cấu chắc chắn và điều khiển thông minh khiến thiết bị này không thể thiếu trong quá trình chế tạo chất lượng cao.

2. Ngành công nghiệp nào phụ thuộc nhiều nhất vào uốn ống phẳng?

Uốn ống phẳng không phải là một quy trình chuyên biệt—nó được đưa vào chuỗi cung ứng của nhiều ngành công nghiệp nặng. Các lĩnh vực sau phụ thuộc vàoMáy uốn ống phẳngthiết bị để sản xuất các thành phần kết cấu và thẩm mỹ mà ống tròn không thể đạt được.

• Ô tô & Vận tải:Khung gầm, lồng cuộn, kết cấu ghế và các bộ phận của hệ thống ống xả thường sử dụng ống hình chữ nhật hoặc hình bầu dục. Uốn phẳng cho phép các nhà thiết kế tối đa hóa tỷ lệ độ bền trên trọng lượng trong khi đóng gói các bộ phận một cách hiệu quả trong vỏ xe chật hẹp.
• Xây dựng & Kiến trúc:Tay vịn, cầu thang, thanh chắn tường rèm và mặt tiền bằng kim loại trang trí thường có các phần hình chữ nhật uốn cong. Sự hấp dẫn trực quan của những đường cong gọn gàng, không có nếp nhăn là điều tối quan trọng trong các ứng dụng kiến ​​trúc.
• HVAC & Thông gió:Hệ thống ống dẫn và xử lý không khí sử dụng ống hình bầu dục phẳng để duy trì luồng không khí cao trong khi lắp vào không gian trần nông. Việc uốn các biên dạng này đòi hỏi phải có sự kiểm soát chính xác để tránh hạn chế mặt cắt ngang bên trong.
• Thiết bị nông nghiệp:Cấu trúc bảo vệ máy kéo lật (ROPS), khung nông cụ và trục tưới đều sử dụng ống hình chữ nhật uốn cong để tăng độ bền và tiết kiệm chi phí sản xuất.
• Nội Thất & Nội Thất Văn Phòng:Khung bàn, hệ thống giá đỡ và quầy triển lãm hiện đại khai thác các đường nét gọn gàng của ống phẳng uốn cong để đạt được tính thẩm mỹ tối giản với tính toàn vẹn về cấu trúc cao.

Trong mỗi lĩnh vực này, máy uốn ống phẳng đóng vai trò là công cụ hỗ trợ tự do thiết kế, cho phép các kỹ sư thay thế các mối hàn bằng các phần uốn cong liên tục mạnh hơn, nhẹ hơn và hấp dẫn hơn về mặt thị giác. Tính linh hoạt của thiết bị có nghĩa là ngay cả các xưởng quy mô nhỏ cũng có thể sản xuất các bộ phận cấp chuyên nghiệp cho những thị trường đòi hỏi khắt khe này.

3. Hiện nay có những loại máy uốn ống dẹt chính nào?

Máy uốn ống phẳng được phân loại theo phương pháp truyền động, hệ thống điều khiển và cấu hình dụng cụ. Việc lựa chọn loại phù hợp phụ thuộc vào khối lượng sản xuất, loại vật liệu và độ phức tạp khi uốn cong. Dưới đây là tổng quan so sánh của các biến thể phổ biến nhất.

Máy uốn thủ côngđược các bộ phận bảo trì và cơ sở giáo dục ưa chuộng vì chi phí thấp và đơn giản.Máy thủy lựcmang lại sự cân bằng tốt về công suất và khả năng chi trả, khiến chúng trở thành đặc sản của nhiều xưởng chế tạo.Máy uốn kéo quay CNCđại diện cho công nghệ tiên tiến nhất, với khả năng lưu trữ hàng trăm chương trình và tự động bù đắp cho các biến thể của vật liệu.Máy uốn nén, mặc dù kém chính xác hơn nhưng lại cực kỳ nhanh và tiết kiệm để sản xuất hàng loạt các sản phẩm uốn đơn giản ở các ống có thành mỏng.

Ngoài bốn loại này, còn có các máy hybrid kết hợp sức mạnh thủy lực với điều khiển CNC, mang lại những ưu điểm tốt nhất của cả hai thế giới. Khi chọn một loại, điều cần thiết là không chỉ xem xét khối lượng công việc hiện tại mà còn cả khả năng mở rộng trong tương lai sang các dạng hình học phức tạp hơn.

4. Lựa chọn vật liệu ảnh hưởng đến quá trình uốn như thế nào?

Vật liệu của ống được cho là yếu tố quan trọng nhất ảnh hưởng đến chất lượng uốn cong. Các hợp kim khác nhau thể hiện mức độ dẻo, độ đàn hồi và độ cứng khác nhau, tất cả đều phải được tính đến trong thiết lập uốn. Dưới đây là bảng phân tích các vật liệu phổ biến và đặc tính uốn của chúng.

Thép nhẹ

Vật liệu dễ tha thứ nhất; cung cấp độ dẻo tốt và độ đàn hồi có thể dự đoán được. Thích hợp cho hầu hết các nguyên công chấn thông dụng mà không cần có biện pháp phòng ngừa đặc biệt.

Thép hợp kim thấp cường độ cao (HSLA)

Đòi hỏi lực uốn cao hơn và có độ đàn hồi lớn hơn. Nên bù CNC để duy trì độ chính xác của góc.

Thép không gỉ (Austenitic)

Làm việc cứng lại nhanh chóng, có thể dẫn đến nứt nếu bán kính uốn cong quá chặt. Sử dụng tốc độ ram chậm hơn, bôi trơn đầy đủ và dụng cụ được đánh bóng để giảm ma sát.

Hợp kim nhôm (5xxx, 6xxx)

Nhẹ và chống ăn mòn nhưng dễ bị nhăn và nứt. Bán kính uốn cong lớn hơn (3‑5× chiều rộng ống) và cài đặt khe hở cẩn thận là điều cần thiết.

Đồng & Đồng thau

Độ dẻo cao và dễ uốn cong, nhưng bề mặt mềm dễ bị hư hỏng. Khuôn được hoàn thiện tinh xảo và khe hở thích hợp ngăn ngừa hiện tượng lõm và khuyết tật bề mặt.

Ngoài hợp kim, độ dày của tường đóng một vai trò quan trọng. Những bức tường dày hơn mang lại khả năng chống sập tốt hơn nhưng đòi hỏi trọng tải cao hơn. Ống thành mỏng dễ bị oằn ở bán kính bên trong và có thể cần có trục gá bên trong hoặc khuôn gạt nước chuyên dụng. Nguyên tắc chung là độ dày thành ống ít nhất phải bằng 5% chiều rộng ống để đạt được độ uốn đáng tin cậy mà không cần hỗ trợ bên trong.

5. Bạn nên đánh giá những thông số kỹ thuật chính nào khi chọn máy uốn ống phẳng?

Việc chọn đúng máy không chỉ liên quan đến kích thước ống tối đa. Đánh giá toàn diện phải bao gồm các thông số sau, mỗi thông số đều ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ.

1. Khả năng uốn tối đa:Điều này bao gồm chiều rộng, chiều cao và độ dày thành ống mà máy có thể xử lý. Luôn chọn máy có công suất cao hơn ít nhất 20% so với bộ phận dự kiến ​​lớn nhất của bạn để tính đến những biến đổi về vật liệu và những nhu cầu không lường trước được.
2. Bán kính uốn cong tối thiểu:Được biểu thị bằng bội số của chiều rộng ống (ví dụ: 2×W). Bán kính chặt hơn đòi hỏi dụng cụ phức tạp hơn và độ cứng máy cao hơn. Đối với hầu hết các ứng dụng, bán kính 3×W là điểm khởi đầu an toàn.
3. Phạm vi góc uốn:Hầu hết các máy có thể uốn từ 0° đến 180°, nhưng một số thiết bị chuyên dụng cung cấp góc uốn lên tới 220° cho các ứng dụng uốn quá mức. Đảm bảo máy có thể đạt được các góc bạn cần mà không bị ảnh hưởng bởi dụng cụ.
4. Tốc độ chu kỳ:Được đo bằng giây trên mỗi lần uốn, điều này ảnh hưởng đến năng suất sản xuất. Máy thủy lực thường quay vòng trong 5‑15 giây, trong khi các thiết bị điện trợ động có thể đạt được 2‑5 giây đối với các đoạn nhỏ.
5. Hệ thống điều khiển:PLC cơ bản so với CNC đầy đủ với lập trình màn hình cảm ứng. CNC mang lại sự linh hoạt cao hơn nhưng đi kèm với chi phí ban đầu cao hơn và đường cong học tập dốc hơn.
6. Khả năng tương thích dụng cụ:Kiểm tra xem máy sử dụng dụng cụ tiêu chuẩn công nghiệp hay thiết kế độc quyền. Dụng cụ được tiêu chuẩn hóa giúp giảm thời gian thực hiện và chi phí cho khuôn thay thế.
7. Yêu cầu về năng lượng:Máy thủy lực cần một bộ nguồn chuyên dụng (thường là 15‑75 kW), trong khi máy điện chạy bằng nguồn điện 3 pha tiêu chuẩn. Hãy xem xét cơ sở hạ tầng điện của cơ sở của bạn.

Một chiếc máy được lựa chọn tốt sẽ không chỉ đáp ứng nhu cầu sản xuất hiện tại mà còn đáp ứng được sự phát triển trong tương lai về độ phức tạp của bộ phận và tính đa dạng của vật liệu. Sẽ là khôn ngoan nếu có sự tham gia của cả kỹ sư sản xuất và nhân viên bảo trì vào quá trình lựa chọn để đảm bảo rằng thiết bị được chọn phù hợp với thực tế vận hành.

6. Các khuyết tật uốn ống phẳng phổ biến nhất là gì và làm thế nào để ngăn ngừa chúng?

Ngay cả với máy uốn ống phẳng chất lượng cao, lỗi vẫn có thể phát sinh do lắp đặt không đúng, dụng cụ bị mòn hoặc vật liệu không đồng nhất. Hiểu được các dạng hư hỏng này là bước đầu tiên để phòng ngừa. Dưới đây là những vấn đề thường gặp nhất và cách khắc phục.

• Nếp nhăn trên bán kính bên trong:Xảy ra khi thành bên trong nén nhanh hơn mức vật liệu có thể chứa. Nguyên nhân là do áp suất khuôn gạt nước không đủ hoặc bán kính uốn cong quá chặt so với độ dày của tường.Phòng ngừa:Tăng lực khuôn gạt nước, sử dụng bán kính lớn hơn hoặc thêm trục gá để đỡ bức tường bên trong.
• Sụp đổ mặt cắt ngang (Làm phẳng):Các mặt hang ống rộng hướng vào trong, làm mất đi tính toàn vẹn về cấu trúc. Thường gặp với các ống có thành mỏng hoặc khi khuôn uốn không cung cấp đủ lực đỡ bên.Phòng ngừa:Sử dụng khuôn có kích thước vừa khít hơn với kích thước bên ngoài của ống và xem xét khuôn áp lực đẩy tích cực vào thành ngoài trong quá trình uốn.
• Biến thể hồi xuân:Độ đàn hồi ngược không đồng nhất dẫn đến các bộ phận không đáp ứng được góc mục tiêu, đặc biệt khi uốn thép hoặc nhôm cường độ cao.Phòng ngừa:Triển khai uốn quá mức CNC với phản hồi góc thời gian thực. Ngoài ra, hãy đảm bảo rằng vật liệu được lấy từ một lô duy nhất có đặc tính cơ học nhất quán.
• Bề mặt bị trầy xước và trầy xước:Vết xước xảy ra khi ống trượt vào khuôn uốn hoặc cần gạt nước. Galling đặc biệt có vấn đề với nhôm và thép không gỉ.Phòng ngừa:Sử dụng dụng cụ được đánh bóng, bôi chất bôi trơn thích hợp và duy trì khoảng hở thích hợp để giảm ma sát.
• Xoắn hoặc lò xo quay lại trên mặt phẳng:Ống có thể xoay nhẹ ra khỏi mặt phẳng uốn, dẫn đến bộ phận bị xoắn. Điều này thường là do áp lực kẹp không đồng đều hoặc dụng cụ bị lệch.Phòng ngừa:Kiểm tra độ thẳng hàng của khuôn kẹp và đảm bảo rằng ống được đặt vuông góc trước mỗi lần uốn.

Việc kiểm tra thường xuyên dụng cụ và hiệu chỉnh định kỳ các cảm biến góc của máy có thể phát hiện được nhiều vấn đề này trước khi chúng dẫn đến các bộ phận bị loại bỏ. Việc ghi lại các tham số cho mỗi lần thiết lập thành công cũng giúp khắc phục sự cố trong các lần chạy sau này.

7. Máy uốn ống dẹt nên được bảo trì như thế nào để có độ tin cậy lâu dài?

Bảo trì đúng cách là điều cần thiết để duy trì độ chính xác và tuổi thọ của máy uốn ống phẳng. Một chế độ chủ động không chỉ giảm thời gian ngừng hoạt động mà còn đảm bảo chất lượng uốn ổn định. Cách tiếp cận từng bước sau đây được khuyến nghị cho hầu hết các máy thủy lực và CNC.

1. Kiểm tra trực quan hàng ngày:Kiểm tra rò rỉ chất lỏng thủy lực, bu lông lỏng lẻo và các dấu hiệu mòn trên khuôn kẹp và khuôn uốn. Làm sạch khu vực làm việc và loại bỏ bất kỳ mảnh vụn hoặc mảnh vụn kim loại nào.
2. Bôi trơn các bộ phận chuyển động:Bôi mỡ hoặc dầu do nhà sản xuất chỉ định vào tất cả các điểm trục, đường trượt và trục khuôn uốn. Bôi mỡ quá nhiều có thể thu hút bụi bẩn, vì vậy chỉ sử dụng lượng được khuyến nghị.
3. Bảo dưỡng dầu thủy lực:Theo dõi mức chất lỏng và thay bộ lọc theo định kỳ được chỉ định trong hướng dẫn sử dụng. Chất lỏng bị ô nhiễm là nguyên nhân hàng đầu gây ra hỏng van và bơm.
4. Hiệu chuẩn cảm biến góc:Sử dụng thước đo góc chính xác hoặc thước đo góc kỹ thuật số để xác minh độ chính xác góc uốn của máy. Hiệu chỉnh lại nếu độ lệch vượt quá ± 0,3°.
5. Kiểm tra gạt nước và khuôn ép:Kiểm tra sự ghi điểm hoặc biến dạng. Khuôn bị mòn nên được mài lại hoặc thay thế để tránh bị nhăn và hư hỏng bề mặt.
6. Kiểm tra hệ thống điện:Đối với máy CNC, hãy xác minh rằng tất cả các dây cáp đều an toàn, chức năng dừng khẩn cấp hoạt động chính xác và bảng điều khiển không hiển thị mã lỗi.
7. Dịch vụ toàn diện hàng năm:Thuê kỹ thuật viên được chứng nhận để thực hiện đại tu toàn bộ, bao gồm phốt xi lanh thủy lực, độ mòn của máy bơm và cập nhật phần mềm.

Việc lưu giữ nhật ký chi tiết về tất cả các hoạt động bảo trì—bao gồm thay dầu, thay khuôn và hiệu chỉnh—giúp dự đoán các kiểu hao mòn và lên lịch thời gian ngừng hoạt động một cách hiệu quả. Máy uốn ống phẳng được bảo trì tốt có thể cung cấp dịch vụ đáng tin cậy trong nhiều thập kỷ.

8. Tương lai của công nghệ uốn ống phẳng là gì?

Sự phát triển của công nghệ uốn ống phẳng được thúc đẩy bởi nhu cầu về hiệu quả, độ chính xác và tính bền vững cao hơn. Các khái niệm Công nghiệp 4.0 ngày càng được tích hợp vào máy uốn, cho phép thu thập dữ liệu theo thời gian thực và bảo trì dự đoán. Các cảm biến được nhúng trong dụng cụ giám sát sự thay đổi lực và mài mòn, cung cấp thông tin trở lại hệ thống trung tâm để có thể tự động đề xuất các thông số uốn tối ưu.

Một xu hướng mới nổi khác là việc sử dụngbộ truyền động điện servothay vì thủy lực truyền thống. Các hệ thống này tiêu thụ ít năng lượng hơn, tạo ra ít tiếng ồn hơn và mang lại độ chính xác định vị cao hơn. Chúng đặc biệt hấp dẫn đối với các nhà sản xuất muốn giảm lượng khí thải carbon. Ngoài ra,sản xuất phụ giađang bắt đầu ảnh hưởng đến thiết kế dụng cụ—khuôn in 3D với các kênh làm mát phù hợp có thể cải thiện khả năng quản lý nhiệt trong quá trình chấn tốc độ cao.

Trí tuệ nhân tạo cũng đang tiến vào lĩnh vực giải trình tự khúc cua. Các thuật toán AI có thể phân tích đặc tính vật liệu và lịch sử của từng lô ống để dự đoán độ đàn hồi với độ chính xác chưa từng có, giảm tỷ lệ phế liệu và thời gian thiết lập. Hơn nữa,robot cộng tác(cobots) đang được kết hợp với máy uốn ống phẳng để tự động hóa việc tải và dỡ hàng, cho phép người vận hành tập trung vào kiểm soát chất lượng và tối ưu hóa quy trình.

Khi ngành chuyển sang hướngcặp song sinh kỹ thuật số—bản sao ảo của tế bào uốn vật lý—các kỹ sư sẽ có thể mô phỏng toàn bộ quá trình sản xuất trước khi uốn một ống đơn. Khả năng này sẽ rút ngắn đáng kể thời gian từ thiết kế đến hoàn thiện sản phẩm, giúp việc chế tạo theo yêu cầu gần như hiệu quả như sản xuất hàng loạt. Tương lai của uốn ống phẳng chắc chắn là thông minh, được kết nối và ngày càng tự chủ.
