Tại sao máy cấp ống là thiết bị không thể nghi ngờ của dây chuyền sản xuất ống tự động?

1. Xác định Bộ cấp ống và vai trò của nó trong sản xuất hiện đại

cácBộ cấp ốnglà một thiết bị chuyên dụng được thiết kế để tự động hoặc bán tự động cung cấp các vật liệu dạng ống—chẳng hạn như ống đồng, ống sắt, ống nhôm và ống thép không gỉ—đến máy móc xử lý tiếp theo bao gồm máy cắt, máy ép tạo hình và thiết bị hàn. Về cốt lõi, bộ cấp ống đóng vai trò là giao diện quan trọng giữa lưu trữ nguyên liệu thô và quy trình sản xuất, đảm bảo rằng các ống được đưa đến thiết bị xử lý theo đúng hướng, khoảng cách và tốc độ để duy trì quy trình sản xuất liên tục, hiệu quả.

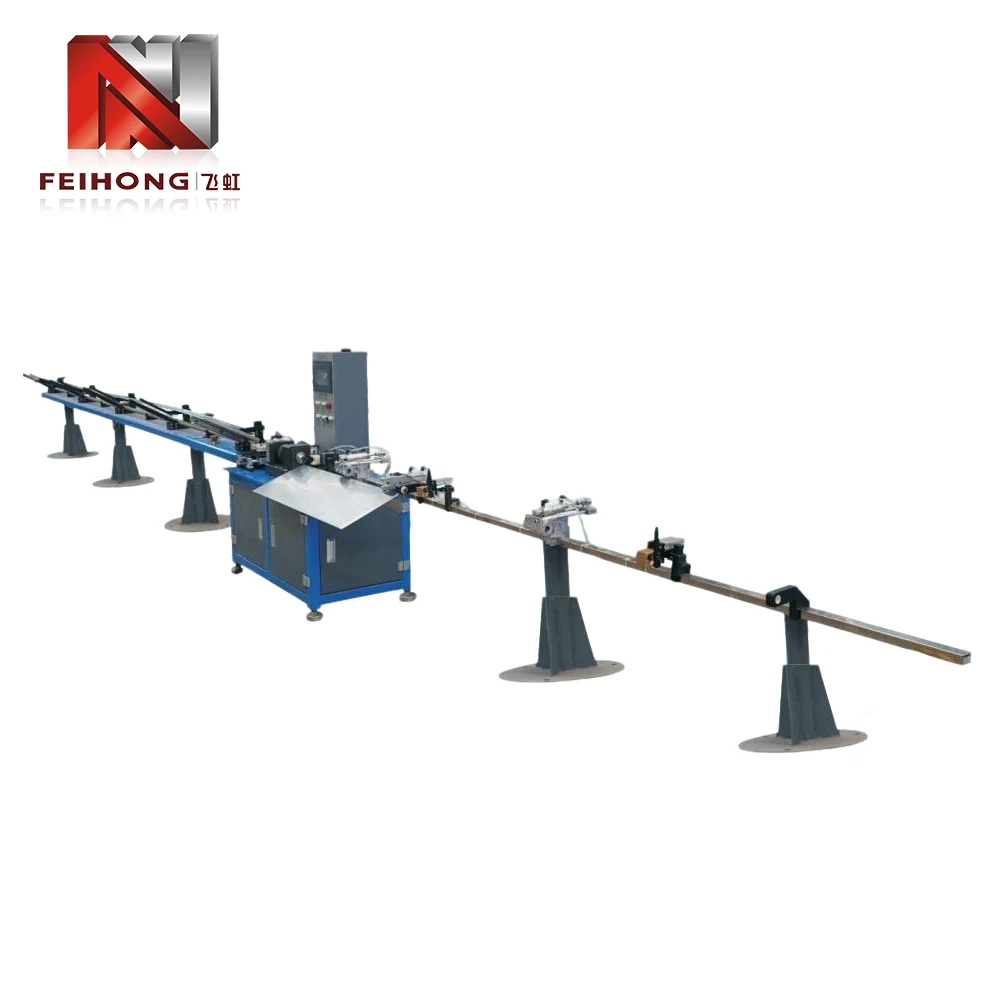

Máy cấp ống hoàn toàn tự động được tích hợp với máy cắt tốc độ cao trong môi trường sản xuất hiện đại.

Trong môi trường sản xuất truyền thống, cấp liệu qua đường ống là một thao tác thủ công: người vận hành sẽ lấy từng ống riêng lẻ, đặt chúng vào máy cắt hoặc máy xử lý và loại bỏ các sản phẩm đã hoàn thiện. Cách tiếp cận này không chỉ tốn nhiều công sức mà còn gây ra sự thay đổi đáng kể về tốc độ và chất lượng sản xuất. Bộ cấp liệu qua đường ống loại bỏ những điểm thiếu hiệu quả này bằng cách tự động hóa quy trình xử lý vật liệu, cho phép cấp liệu ổn định, lặp lại, hỗ trợ sản xuất khối lượng lớn với sự can thiệp tối thiểu của con người.

Tầm quan trọng của ống cấp liệu còn vượt ra ngoài việc tiết kiệm lao động đơn giản. Trong sản xuất hiện đại, nơi mà các nguyên tắc sản xuất đúng lúc và sản xuất tinh gọn chiếm ưu thế, khả năng duy trì dòng nguyên liệu ổn định, không bị gián đoạn đến thiết bị xử lý là điều cần thiết để đạt được năng suất tối ưu. Máy cấp ống đạt được điều này thông qua sự kết hợp giữa độ chính xác cơ học, điều khiển điện tử và cảm biến thông minh, khiến nó trở thành nền tảng của dây chuyền xử lý ống tự động trong nhiều ngành công nghiệp.

2. Sự phát triển công nghệ của thiết bị cấp liệu bằng đường ống

Hành trình từ xử lý đường ống thủ công đến các thiết bị cấp đường ống phức tạp ngày nay phản ánh quỹ đạo rộng hơn của tự động hóa công nghiệp. Hiểu được sự phát triển này sẽ cung cấp bối cảnh thiết yếu để đánh giá cao khả năng của hệ thống cấp liệu bằng đường ống hiện đại.

2.1 Kỷ nguyên của việc xử lý đường ống thủ công

Trong những ngày đầu của quá trình xử lý ống và ống dẫn, tất cả việc xử lý vật liệu đều được thực hiện thủ công. Công nhân sẽ lấy các ống riêng lẻ từ giá chứa, mang chúng đến máy cắt hoặc tạo hình và đưa chúng vào thiết bị xử lý theo cách thủ công. Cách tiếp cận này vốn đã bị hạn chế bởi các yếu tố con người: mệt mỏi, không nhất quán và không có khả năng duy trì tốc độ cấp liệu ổn định trong những ca làm việc dài. Hơn nữa, việc xử lý thủ công gây ra những rủi ro an toàn đáng kể, đặc biệt khi làm việc với các ống nặng hoặc có cạnh sắc.

2.2 Sự ra đời của hệ thống thức ăn cơ giới hóa

Các hệ thống cấp liệu cơ giới hóa đầu tiên xuất hiện vào giữa thế kỷ 20, thường sử dụng băng tải con lăn đơn giản hoặc cơ cấu truyền động bằng xích để di chuyển các đường ống dọc theo dây chuyền sản xuất. Những hệ thống ban đầu này đã giảm bớt một số nỗ lực thủ công nhưng vẫn cần sự can thiệp của người vận hành để tải và định vị. Chúng thiếu khả năng kiểm soát chính xác về độ dài và thời gian cấp liệu, hạn chế tính hiệu quả của chúng đối với các ứng dụng có độ chính xác cao.

2.3 Sự trỗi dậy của máy cấp liệu bằng ống điều khiển bằng máy tính

Với sự ra đời của bộ điều khiển logic lập trình (PLC) và công nghệ động cơ servo vào những năm 1980 và 1990, các bộ cấp liệu bằng ống đã trải qua một sự chuyển đổi mạnh mẽ. Các hệ thống được điều khiển bằng máy tính có thể điều chỉnh chính xác chiều dài, tốc độ và gia tốc cấp liệu, cho phép đặt các ống nhất quán cho các hoạt động cắt hoặc tạo hình. Việc tích hợp giao diện người-máy (HMI) cho phép người vận hành dễ dàng thiết lập các thông số và giám sát hiệu suất, giảm thời gian thiết lập và cải thiện hiệu quả tổng thể của thiết bị.

2.4 Hệ thống cấp ống hiện đại: Thông minh và kết nối

Máy cấp liệu bằng đường ống ngày nay là những thiết bị có độ tinh vi cao kết hợp các cảm biến, ghi dữ liệu và giao thức truyền thông để tích hợp với các hệ thống tự động hóa toàn nhà máy. Bộ cấp liệu bằng đường ống hiện đại có thể tự động điều chỉnh theo các thay đổi về đường kính ống, độ dày thành ống và thành phần vật liệu, đảm bảo hiệu suất cấp liệu tối ưu trong các điều kiện thay đổi. Chúng cũng có tính năng bảo trì dự đoán, cảnh báo người vận hành về các vấn đề tiềm ẩn trước khi chúng gây ra thời gian ngừng hoạt động.

Sự phát triển này đã biến máy cấp ống thành một công cụ hỗ trợ quan trọng cho quá trình sản xuất tiên tiến, cho phép các công ty đạt được tốc độ sản xuất cao hơn, chất lượng được cải thiện và tính linh hoạt cao hơn trong việc đáp ứng nhu cầu của khách hàng.

3. Thành phần cốt lõi và nguyên tắc hoạt động

Hiểu cấu trúc bên trong của thiết bị cấp liệu bằng đường ống là điều cần thiết để lựa chọn thiết bị phù hợp cho ứng dụng nhất định cũng như để bảo trì và khắc phục sự cố hiệu quả. Mặc dù thiết kế của các nhà sản xuất có khác nhau nhưng hầu hết các bộ cấp liệu bằng đường ống đều có chung một bộ thành phần cốt lõi.

3.1 Cơ chế tải

Cơ cấu nạp có trách nhiệm nhận các ống thô từ giá lưu trữ hoặc băng tải và đưa chúng đến hệ thống cấp liệu. Tùy thuộc vào thiết kế, việc tải có thể được thực hiện thủ công, bán tự động hoặc hoàn toàn tự động. Hệ thống nạp tự động thường sử dụng một thiết bị nâng để nâng một bó ống lên và cho phép chúng lăn riêng lẻ trên đường cấp liệu.

3.2 Hệ thống truyền động nạp

Hệ thống truyền động cấp liệu di chuyển ống tới trạm xử lý. Điều này thường liên quan đến một bộ con lăn được trợ lực hoặc sự sắp xếp con lăn được điều khiển bởi động cơ servo. Động cơ servo cung cấp khả năng kiểm soát chính xác về tốc độ và chiều dài cấp liệu, cho phép bộ cấp ống đáp ứng các đường kính ống và yêu cầu xử lý khác nhau.

3.3 Các thành phần dẫn hướng và căn chỉnh

Để đảm bảo ống đi vào máy xử lý một cách chính xác, bộ cấp ống kết hợp các con lăn dẫn hướng, tấm căn chỉnh bên và thiết bị làm thẳng. Các thành phần này ngăn chặn tình trạng lệch, uốn cong hoặc lệch trục có thể dẫn đến lỗi xử lý.

3.4 Hệ thống điều khiển

Các máy cấp ống hiện đại được trang bị bộ điều khiển logic lập trình (PLC) và màn hình cảm ứng HMI thân thiện với người dùng. Hệ thống điều khiển quản lý các thông số cấp liệu, giám sát cảm biến và liên lạc với các thiết bị đầu nguồn và hạ nguồn. Nhiều hệ thống còn có khả năng giám sát từ xa để quản lý sản xuất tập trung.

3.5 Cảm biến và thiết bị phản hồi

Một loạt cảm biến—bao gồm công tắc tiệm cận, cảm biến quang điện và bộ mã hóa—cung cấp phản hồi theo thời gian thực về vị trí ống, chiều dài cấp liệu và trạng thái hệ thống. Phản hồi này cho phép điều khiển vòng kín, đảm bảo độ chính xác cấp liệu nhất quán và phát hiện sớm các điểm bất thường.

Cùng với nhau, các thành phần này tạo thành một hệ thống mạnh mẽ có thể xử lý nhiều loại kích cỡ ống và vật liệu khác nhau trong khi vẫn duy trì độ chính xác và độ tin cậy cao.

4. Máy cấp ống hoàn toàn tự động và bán tự động

Máy cấp liệu bằng ống được chia thành hai loại: hoàn toàn tự động và bán tự động. Sự lựa chọn giữa các cấu hình này phụ thuộc vào khối lượng sản xuất, nguồn lao động sẵn có và cân nhắc ngân sách.

4.1 Bộ cấp ống hoàn toàn tự động

Bộ cấp liệu bằng đường ống hoàn toàn tự động yêu cầu sự can thiệp tối thiểu của người vận hành. Chúng có tính năng nạp tự động từ băng đạn hoặc bó, nạp liên tục các ống riêng lẻ và tự động đẩy các thành phẩm ra. Những hệ thống này lý tưởng cho môi trường sản xuất số lượng lớn, nơi tính nhất quán và tốc độ là tối quan trọng. Vai trò của người vận hành bị giới hạn trong việc giám sát hệ thống, điều chỉnh các thông số thông qua HMI và bổ sung nguồn cung cấp nguyên liệu thô.

Máy cấp liệu hoàn toàn tự động tiên tiến cũng có thể tích hợp với các thiết bị hạ nguồn như máy vát mép, bộ ren và trạm hàn, tạo ra một trạm sản xuất hoàn toàn tự động.

4.2 Máy cấp ống bán tự động

Bộ cấp ống bán tự động yêu cầu người vận hành nạp từng ống theo cách thủ công vào cơ cấu cấp liệu. Sau đó, bộ cấp liệu sẽ đảm nhận việc định vị chính xác và đưa ống đến trạm xử lý. Loại máy cấp liệu này phù hợp cho sản xuất với khối lượng thấp hơn hoặc cho các ứng dụng mà ống có chiều dài hoặc kích cỡ khác nhau khó tự động hóa. Máy cấp liệu bán tự động thường có giá cả phải chăng hơn và dễ bảo trì hơn so với các máy cấp liệu hoàn toàn tự động.

4.3 So sánh khả năng

Bảng sau đây tóm tắt những khác biệt chính giữa hai loại:

Cả hai loại đều có vai trò của chúng trong sản xuất hiện đại và quyết định thường phụ thuộc vào việc phân tích cẩn thận các yêu cầu sản xuất và lợi nhuận từ hiệu quả hoạt động.

5. Khả năng tương thích vật liệu và phạm vi ứng dụng

cácBộ cấp ốngđược thiết kế để xử lý nhiều loại vật liệu dạng ống, làm cho nó trở nên linh hoạt trong nhiều ngành công nghiệp.

5.1 Các loại vật liệu

Bộ cấp liệu bằng ống thường được sử dụng với:

• Ống đồng:Được sử dụng trong hệ thống HVAC, hệ thống ống nước và điện lạnh
• Ống thép (carbon, không gỉ, mạ kẽm):Được sử dụng trong xây dựng, hệ thống ống xả ô tô và các ứng dụng kết cấu
• Ống nhôm:Được sử dụng trong ngành hàng không vũ trụ, bộ trao đổi nhiệt ô tô và cấu trúc nhẹ
• Ống nhựa và composite:Dùng trong xử lý hóa chất và viễn thông
• Ống hợp kim:Được sử dụng trong các ứng dụng nhiệt độ cao và áp suất cao

Bộ cấp ống phải được trang bị các bộ phận kẹp và dẫn hướng thích hợp để phù hợp với độ hoàn thiện bề mặt, độ cứng và trọng lượng của vật liệu cụ thể đang được xử lý.

5.2 Phạm vi đường kính và chiều dài ống

Các thiết bị cấp ống hiện đại có sẵn với nhiều kích cỡ khác nhau, với khả năng từ ống có đường kính nhỏ (6 mm) đến ống có đường kính lớn (lên đến 150 mm trở lên). Chiều dài cấp liệu cũng có thể điều chỉnh được, với một số hệ thống có khả năng cấp liệu dài hơn 10 mét.

5.3 Các ngành ứng dụng chính

Tính linh hoạt của bộ cấp liệu bằng đường ống khiến chúng trở nên cần thiết trong các lĩnh vực sau:

• Ô tô:Sản xuất ống xả, dây phanh, ống dẫn nhiên liệu và ống kết cấu
• HVAC và Điện Lạnh:Sản xuất thiết bị trao đổi nhiệt, cuộn dây ngưng tụ, dây chuyền môi chất lạnh
• Xây dựng và cơ sở hạ tầng:Gia công giàn giáo, lan can và kết cấu đỡ
• Hàng không vũ trụ:Sản xuất ống thủy lực, đường dẫn nhiên liệu và các bộ phận kết cấu
• Năng lượng tái tạo:Sản xuất khung tấm năng lượng mặt trời, bộ phận kết cấu tuabin gió và đường ống địa nhiệt

Mỗi ngành đặt ra những yêu cầu cụ thể đối với máy cấp ống, chẳng hạn như vận hành tốc độ cao cho dây chuyền ô tô hoặc độ chính xác cực cao cho các ứng dụng hàng không vũ trụ. Thiết kế mô-đun của các bộ cấp liệu bằng đường ống hiện đại cho phép chúng được tùy chỉnh để đáp ứng các yêu cầu khác nhau này.

6. Tích hợp với hệ thống cắt và tạo hình

Bộ cấp liệu bằng đường ống hiếm khi hoạt động độc lập; nó thường là một phần của dây chuyền sản xuất bao gồm thiết bị cắt, tạo hình, vát cạnh hoặc hàn. Tích hợp đúng cách là rất quan trọng để đạt được dòng nguyên liệu liền mạch và tối đa hóa năng suất tổng thể.

6.1 Đồng bộ hóa với máy cắt

Trong một dây chuyền cắt thông thường, bộ cấp ống sẽ đưa ống đến một chiều dài xác định trước, sau đó dừng lại trong khi máy cắt — thường là máy cưa tròn hoặc máy cắt laser tốc độ cao — thực hiện quá trình cắt. Sau đó, bộ nạp sẽ tiến tới đoạn tiếp theo. Hoạt động đồng bộ này yêu cầu giao tiếp chính xác giữa bộ điều khiển cấp liệu và hệ thống điều khiển của máy cắt, thường thông qua giao diện fieldbus như Profinet hoặc EtherCAT.

6.2 Phối hợp với thiết bị tạo hình và hoàn thiện cuối

Đối với các ứng dụng yêu cầu uốn ống, loe hoặc luồn ống, bộ cấp ống phải đưa ống đến trạm tạo hình theo đúng hướng và đúng thời điểm. Các hệ thống tiên tiến kết hợp định vị được điều khiển bằng servo có thể xoay ống đến một góc cụ thể trước khi đưa vào khuôn tạo hình, cho phép vận hành nhiều bước phức tạp.

6.3 Tích hợp với xe xếp và băng tải

Sau khi xử lý, các ống thành phẩm thường được loại bỏ bằng hệ thống xếp chồng hoặc băng tải. Hệ thống điều khiển của bộ cấp đường ống có thể phối hợp với các thiết bị hạ lưu này để đảm bảo chuyển giao suôn sẻ và ngăn ngừa tắc nghẽn.

6.4 Vai trò của Giao diện Người-Máy (HMI)

HMI đóng vai trò là điểm trung tâm để thiết lập và giám sát toàn bộ hệ thống tích hợp. Người vận hành có thể nhập độ dài cắt mong muốn, tốc độ cấp liệu và các thông số khác, đồng thời HMI hiển thị trạng thái thời gian thực, cảnh báo và số lượng sản xuất. HMI hiện đại thường bao gồm giao diện màn hình cảm ứng và đồ họa trực quan, giúp đơn giản hóa hoạt động và giảm thời gian học tập cho người mới vận hành.

7. Những cân nhắc về bảo trì, độ tin cậy và vận hành

Để đảm bảo tuổi thọ lâu dài và hiệu suất ổn định, việc bảo trì thường xuyên bộ cấp liệu bằng đường ống là điều cần thiết. Các thực hành sau đây được khuyến khích:

7.1 Lịch bảo trì phòng ngừa

Một chương trình bảo trì phòng ngừa có cấu trúc nên bao gồm:

• Kiểm tra hàng ngày:Kiểm tra tình trạng con lăn, kiểm tra tiếng ồn hoặc độ rung bất thường và xác minh chỉ số HMI
• Bảo trì hàng tuần:Bôi trơn các bộ phận chuyển động, làm sạch cảm biến và kiểm tra sự thẳng hàng của các bộ phận dẫn hướng
• Kiểm tra hàng tháng:Kiểm tra độ căng của đai hoặc xích, kiểm tra chức năng dừng khẩn cấp và xem lại lịch sử cảnh báo
• Dịch vụ hàng quý:Thực hiện kiểm tra chuyên sâu động cơ servo, hộp số và các kết nối hệ thống điều khiển
• Đại tu hàng năm:Thay thế các bộ phận bị mòn như con lăn, vòng bi, đai truyền động và hiệu chỉnh lại các thiết bị phản hồi

7.2 Các vấn đề thường gặp và cách khắc phục sự cố

Một số vấn đề vận hành điển hình bao gồm:

• Độ dài nguồn cấp dữ liệu không nhất quán:Thường do sai lệch bộ mã hóa, trượt con lăn hoặc các bộ phận truyền động bị mòn
• Dấu hiệu bề mặt ống:Do con lăn dẫn hướng bị bẩn hoặc hư hỏng
• Độ lệch của ống vào máy xử lý:Thường là do thanh dẫn hướng bị mòn hoặc điều chỉnh không đúng cách
• Lỗi giao tiếp giữa máy cấp liệu và máy cắt:Thường được giải quyết bằng cách kiểm tra cáp và các thông số chương trình PLC

7.3 Tính năng an toàn

Máy cấp liệu bằng đường ống hiện đại được trang bị nhiều tính năng an toàn, bao gồm rèm chắn sáng, nút dừng khẩn cấp và khóa liên động an toàn giúp ngăn hoạt động khi tấm chắn mở. Việc đào tạo phù hợp về các hệ thống an toàn này là điều cần thiết cho tất cả người vận hành.

7.4 Tối đa hóa thời gian hoạt động và độ tin cậy

Để tối đa hóa độ tin cậy, các nhà sản xuất khuyên bạn nên sử dụng các bộ phận thay thế chính hãng, dự trữ các bộ phận dự phòng quan trọng và duy trì môi trường làm việc sạch sẽ. Ngoài ra, các bản cập nhật phần mềm do nhà sản xuất thiết bị cung cấp có thể cải thiện hiệu suất và bổ sung thêm chức năng mới.
