Tại sao Máy uốn ống phẳng lại định nghĩa lại khả năng uốn chính xác trong chế tạo hiện đại?

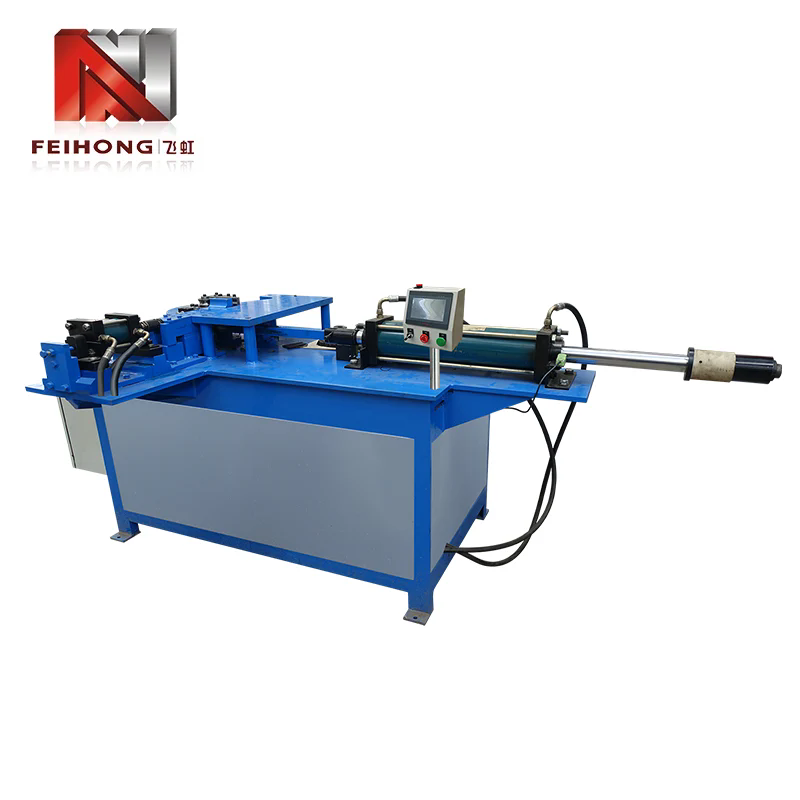

cácMáy uốn ống phẳnglà một máy chuyên dụng được thiết kế để uốn các ống có tiết diện phẳng—nghĩa là các ống có mặt cắt ngang là hình chữ nhật, hình elip hoặc dẹt chứ không phải tròn—thành các hình dạng góc cạnh chính xác với mức độ biến dạng, nếp nhăn hoặc sụp đổ tối thiểu.

Thông số sản phẩm

Dưới đây là bảng thông số kỹ thuật điển hình cho Máy uốn ống phẳng hiệu suất cao - giá trị thực tế sẽ khác nhau tùy theo kiểu máy và nhà sản xuất:

Các thông số này cung cấp sự hiểu biết cơ bản về khả năng của Máy uốn ống phẳng, những gì cần kiểm tra khi lựa chọn và làm cơ sở cho lý do tại sao nó quan trọng.

Tại sao Máy uốn ống phẳng ngày càng quan trọng

Tại sao nó quan trọng trong các ứng dụng chế tạo

• Cấu hình phẳng (chứ không phải ống tròn) phổ biến trong khung kết cấu, đồ kim loại trang trí, ống dẫn HVAC, thùng loa và đồ nội thất. Nhu cầu uốn cong chúng một cách chính xác mà không bị biến dạng đã thúc đẩy nhu cầu.

• Các máy uốn ống tròn truyền thống thường gặp khó khăn với các biên dạng phẳng: nguy cơ bị sập, nhăn, gấp khúc hoặc mất tiết diện cao hơn. Ví dụ, hướng dẫn uốn ống tiêu chuẩn giải thích rằng cần có giá đỡ bên trong (trục gá) hoặc dụng cụ chuyên dụng để duy trì tính nguyên vẹn của mặt cắt.

• Với độ chính xác cao, các đường cong có thể lặp lại, Máy uốn ống phẳng giúp giảm phế liệu, tăng năng suất và cải thiện tính thẩm mỹ cũng như hiệu suất kết cấu của sản phẩm cuối cùng.

• Trong môi trường sản xuất tinh gọn/linh hoạt hiện đại, khả năng chuyển đổi nhanh chóng dụng cụ và uốn các kích thước phẳng khác nhau (ngay cả với các đường uốn phức tạp) mang lại lợi thế cạnh tranh.

• Xu hướng hướng tới các vật liệu có trọng lượng nhẹ hơn (nhôm, thép thành mỏng) trong đồ nội thất, ô tô, lắp đặt kiến ​​trúc khiến việc uốn biên dạng phẳng chính xác càng trở nên quan trọng hơn.

Tại sao lợi thế lại quan trọng

• Độ chính xác và độ lặp lại: Khi uốn các ống định hình phẳng, máy phải duy trì tính nguyên vẹn của thành và góc chính xác, điều mà các phương pháp truyền thống không phải lúc nào cũng mang lại.

• Giảm biến dạng: Bởi vì dụng cụ được thiết kế cho các biên dạng phẳng nên nguy cơ sập mặt cắt ngang, làm phẳng hoặc kéo giãn thành ngoài quá mức được giảm thiểu.

• Tính linh hoạt: Một máy hỗ trợ nhiều khuôn cho các kích cỡ và cấu hình khác nhau có nghĩa là ít máy hơn, chi phí thấp hơn và thay đổi nhanh hơn.

• Hiệu quả về chi phí: Ít phế liệu hơn, ít phải làm lại hơn, ít thời gian ngừng hoạt động hơn để thay đổi công cụ - tất cả đều giảm tổng chi phí cho mỗi bộ phận uốn cong.

• Chống chịu trong tương lai: Khi độ phức tạp của thiết kế tăng lên (đồ nội thất cong, khung kiến ​​trúc, ống dẫn tùy chỉnh HVAC), các máy có khả năng uốn biên dạng phẳng tiên tiến sẽ được sử dụng nhiều hơn.

Tại sao xu hướng tương lai lại thuận lợi

• Việc chuyển sang sản xuất hàng loạt và tùy chỉnh (so với sản xuất hàng loạt) có nghĩa là máy móc phải linh hoạt, chính xác và thiết lập nhanh chóng — những phẩm chất mà Máy uốn ống phẳng mang lại.

• Việc tích hợp với bộ điều khiển CNC, bộ truyền động servo, cảm biến tiên tiến và khả năng Công nghiệp 4.0 đang được đưa vào các máy uốn biên dạng phẳng, cho phép sản xuất, giám sát và tự động hóa thông minh hơn.

• Áp lực về tính bền vững (vật liệu nhẹ, ít mối nối/mối hàn) làm tăng nhu cầu về máy có thể uốn cong gọn gàng mà không làm vật liệu yếu đi hoặc tạo ra biến dạng.

• Khi các ngành công nghiệp xây dựng, đồ nội thất và kiến ​​trúc kim loại ngày càng áp dụng đường ống/ống có biên dạng phẳng và đồ kim loại lộ thiên, nhu cầu về các đường cong chính xác, sạch sẽ (không nhìn thấy vết dụng cụ hoặc biến dạng) sẽ tăng lên.

Cách thức hoạt động của Máy uốn ống phẳng và cách lựa chọn, vận hành và bảo trì máy uốn ống phẳng

Nó hoạt động như thế nào

• Ống định hình phẳng được cố định vào khuôn hoặc bộ dụng cụ được chế tạo cho mặt cắt cụ thể của nó.

• Máy sử dụng khuôn định hình, khối kẹp, khuôn gạt nước (trong một số thiết kế) và guốc áp lực (hoặc con lăn) để uốn quanh bán kính đường tâm trong khi vẫn duy trì hình dạng mặt cắt (tương tự như uốn ống nhưng thích ứng với mặt phẳng).

• Máy điều khiển góc uốn, bán kính, độ ăn khớp của dụng cụ và có thể bù độ đàn hồi tùy thuộc vào vật liệu.

• Khuôn dập phẳng chuyên dụng ngăn không cho thành ngoài bị kéo căng quá mức và thành trong không bị xẹp hoặc nhăn - dụng cụ có thể bao gồm các giá đỡ hoặc trục gá có thể điều chỉnh nếu cần.

• Sau khi uốn, biên dạng có thể được hoàn thiện (làm nhẵn, làm thẳng các đầu) nhưng giá trị quan trọng là phần uốn phải chính xác, sạch sẽ và có cấu trúc chắc chắn.

Cách chọn máy phù hợp

Khi chọn Máy uốn ống phẳng, hãy xem xét các tiêu chí sau:

• Phạm vi kích thước biên dạng: Đảm bảo máy hỗ trợ các biên dạng phẳng lớn nhất và nhỏ nhất mà bạn sẽ uốn (cả chiều rộng và độ dày).

• Bán kính tối thiểu: Xác nhận máy có thể uốn cong theo bán kính tối thiểu yêu cầu mà không làm hỏng biên dạng (hãy nhớ bán kính nhỏ hơn trên biên dạng phẳng sẽ tăng nguy cơ sập đổ).

• Khả năng góc và độ lặp lại: Kiểm tra phạm vi góc và dung sai độ lặp lại (ví dụ: ± 0,5° hoặc chặt hơn).

• Thay đổi dụng cụ: Bạn có thể chuyển đổi dụng cụ/khuôn để xử lý các cấu hình khác nhau nhanh chóng và dễ dàng như thế nào? Điều này ảnh hưởng đến thông lượng.

• Khả năng tương thích vật liệu: Xác minh rằng máy được xếp hạng phù hợp với loại vật liệu bạn sử dụng (thép, nhôm, không gỉ, đồng) và độ dày của tường.

• Cơ cấu truyền động và điều khiển: Truyền động servo điện mang lại độ chính xác cao; thủy lực có thể cung cấp lực cho các biên dạng dày hơn; Điều khiển CNC cho phép lưu trữ các chương trình uốn cho các công việc lặp lại.

• Hỗ trợ và bảo trì: Chọn nhà sản xuất có dịch vụ toàn cầu tốt, có sẵn phụ tùng thay thế và được đào tạo.

• Dấu chân và tính linh hoạt trong tương lai: Máy phải phù hợp với không gian sàn của bạn và cho phép nâng cấp trong tương lai (ví dụ: tự động hóa, giám sát cảm biến).

Cách vận hành và bảo trì để đạt kết quả tốt nhất

• Trước khi uốn, hãy kiểm tra dụng cụ/khuôn xem độ mòn, căn chỉnh và tính tương thích với cấu hình cụ thể. Dụng cụ bị mòn làm tăng nguy cơ biến dạng.

• Kẹp biên dạng phẳng đúng cách vào khuôn để tránh dịch chuyển trong quá trình uốn. Kẹp sai là nguyên nhân phổ biến gây biến dạng và uốn cong không chính xác.

• Chọn chương trình bán kính và góc chính xác, có tính đến độ đàn hồi, loại vật liệu, độ dày thành và hình dạng biên dạng.

• Theo dõi quá trình uốn để phát hiện các dấu hiệu phẳng, nếp nhăn hoặc xẹp - đặc biệt là khi uốn bán kính chặt trên biên dạng phẳng. Các bộ phận của máy (kẹp, khuôn gạt nước, giá đỡ) sẽ ngăn ngừa được những khuyết tật này.

• Sau khi uốn, kiểm tra sản phẩm theo dung sai kích thước: góc, bán kính, tính nguyên vẹn của mặt cắt, không nhìn thấy đường gấp khúc hoặc nếp gấp.

• Bảo trì phòng ngừa: Thường xuyên kiểm tra hệ thống thủy lực/servo, bôi trơn các bộ phận chuyển động, căn chỉnh dụng cụ, tình trạng khuôn và các thiết bị an toàn.

• Thay thế dụng cụ khi bị mòn: Do uốn biên dạng phẳng gây áp lực cao lên dụng cụ nên việc thay thế sớm sẽ ngăn ngừa phế liệu và thời gian ngừng hoạt động.

• Đào tạo và an toàn: Đảm bảo người vận hành hiểu rõ quy trình uốn biên dạng phẳng, các cạm bẫy tiềm ẩn (chẳng hạn như sập bên trong hoặc làm mỏng thành ngoài) và vận hành an toàn của máy.

• Lưu giữ hồ sơ: Đối với các công việc lặp lại, hãy lưu chương trình chấn, cài đặt dụng cụ và dữ liệu vật liệu—điều này giúp duy trì tính nhất quán theo thời gian và giảm lỗi thiết lập.

Câu hỏi thường gặp của khách hàng (FAQ)

Hỏi: Bán kính uốn cong tối thiểu đối với ống có biên dạng phẳng sử dụng máy này là bao nhiêu?
Đáp: Bán kính uốn cong tối thiểu phụ thuộc vào vật liệu và độ dày, nhưng nguyên tắc chung là duy trì bán kính đường tâm ít nhất gấp ba lần chiều cao tổng thể (độ dày) của biên dạng phẳng để tránh bị sập hoặc nhăn.
Hỏi: Máy uốn ống tròn tiêu chuẩn có thể uốn các mặt phẳng mà không cần dụng cụ đặc biệt không?
Đáp: Mặc dù một số máy uốn ống tròn có thể cố gắng xử lý các biên dạng phẳng, nhưng chúng thường thiếu công cụ chuyên dụng và hỗ trợ cần thiết cho các biên dạng phẳng và có thể dẫn đến tính nguyên vẹn của mặt cắt kém (nếp nhăn, xẹp, độ dày thành không đồng đều). Để có kết quả tốt nhất, hãy sử dụng máy được thiết kế đặc biệt để uốn biên dạng phẳng.

Xu hướng tương lai, định vị thương hiệu và kết luận

Xu hướng tương lai của uốn ống biên dạng phẳng

• Tự động hóa & dụng cụ thông minh: Máy móc sẽ ngày càng tích hợp các cảm biến để theo dõi lực uốn, độ mòn của dụng cụ, biến dạng biên dạng và cung cấp phản hồi theo thời gian thực — đồng thời liên kết với các hệ thống Công nghiệp 4.0 để phân tích, bảo trì dự đoán và truy xuất nguồn gốc bộ phận.

• Sản xuất linh hoạt: Khi quá trình sản xuất chuyển sang các lô nhỏ hơn, khung kiến ​​trúc có thể tùy chỉnh, đồ nội thất đặt riêng và thiết kế thay đổi nhanh chóng, máy uốn biên dạng phẳng có khả năng thay đổi dụng cụ nhanh, các chương trình được lưu trữ và tích hợp CNC sẽ trở nên có giá trị hơn.

• Vật liệu nhẹ và hình dạng phức tạp: Với sự gia tăng của nhôm, thép thành mỏng và các hợp kim lạ, máy uốn biên dạng phẳng sẽ cần tăng cường khả năng kiểm soát và dụng cụ để duy trì tính toàn vẹn trong khi uốn bán kính chặt hơn hoặc các biên dạng phức tạp hơn.

• Tính bền vững và giảm chất thải: Chấn chính xác giúp giảm phế liệu và sử dụng năng lượng; máy được tối ưu hóa cho biên dạng phẳng góp phần thực hành sản xuất bền vững.

• Nâng cấp mô-đun và dịch vụ toàn cầu: Khi người dùng sử dụng các máy này trên toàn thế giới, các nhà sản xuất cung cấp các nâng cấp mô-đun (từ servo sang CNC đến tự động hóa) và mạng lưới dịch vụ toàn cầu sẽ nổi bật.

Thương hiệuPhi Hồngsẵn sàng cung cấp các máy uốn ống phẳng chất lượng cao đáp ứng các đặc điểm kỹ thuật nêu trên và các tiêu chí phù hợp với tương lai. Nếu có bất kỳ thắc mắc nào về lựa chọn mô hình, dụng cụ hoặc giải pháp tùy chỉnh, vui lòng liên hệliên hệ với chúng tôivà các chuyên gia sản phẩm của chúng tôi sẽ hỗ trợ bạn ngay lập tức.
